產品描述
光纜由一種品字結構組成，其中纖芯是由緩沖填充油膏組件保護，有助于支持纖維芯，再進入PBT松管(緩沖)。松管由兩根FRP圓棒保護，這有助于在安裝時抵抗光纜外部的拉力，這樣就有了更好的纖芯保護。對于一些長距離架空的場合還會在外圍添加芳綸纖維增強縱向抗拉強度。為了施工更容易剝離外護套，還在護套內襯放置了一根開裂繩。
產品特性及應用
Ø 全截面阻水結構，確保應好的阻水防潮性能
Ø 松套填充特種油膏，對光纖進行關鍵性保護
Ø 高模量玻璃纖維増強塑料棒(FRP)加強構件
Ø PE聚乙烯護套，確保光纜的徑向防潮,增強光纜耐側壓能力
Ø 采用SZ絞合、不易分離保證光纜在惡劣的環境下，光纖不受到壓力
Ø 產品使用壽命30年以上
光學特性 |
|
|
|
|
|
| G.652D | G.655 | 50/125μm | 62.5/125μm |
衰減 | @850nm |
|
| ≤3.0 dB/km | ≤3.0 dB/km |
(+20℃) | @1300nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km |
|
|
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km |
|
|
帶寬(A級) | @850nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
@1300nm |
|
| ≥1000 MHz·km | ≥600 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截止波長 | ≤1260nm | ≤1480nm |
|
|
光纜型號 | ASU-6B1.3 | ASU-12B1.3 |
光纖數量/種類 | 6 / G.652D | 12 / G.652D |
光纖色譜* | 藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青綠 |
束管外徑*根數 | 2.0±0.1*1根，本色* |
FRP外徑*根數 | 1.8*2根 |
撕裂繩 | 1根，紅色 |
護套厚度（mm） | ≥0.8 |
光纜外徑 | 6.8±0.5 |
光纜單重kg/km | 40±5 |
衰減系數dB/km | 1310nm≤0.36，1550nm≤0.22 |
拉伸力（N） | ≥800（附加衰減≤0.1dB） |
壓扁力（N） | ≥1000/100mm（附加衰減≤0.1dB） |
適用溫度范圍（℃） | -40~+70 |
適用敷設方式 | 適用于自承式架空，跨距80m |
盤具包裝 | 2~6km/盤，膠木盤+實木封板 |
說明：*色譜可按客戶要求，纜芯滲水不做要求。 |

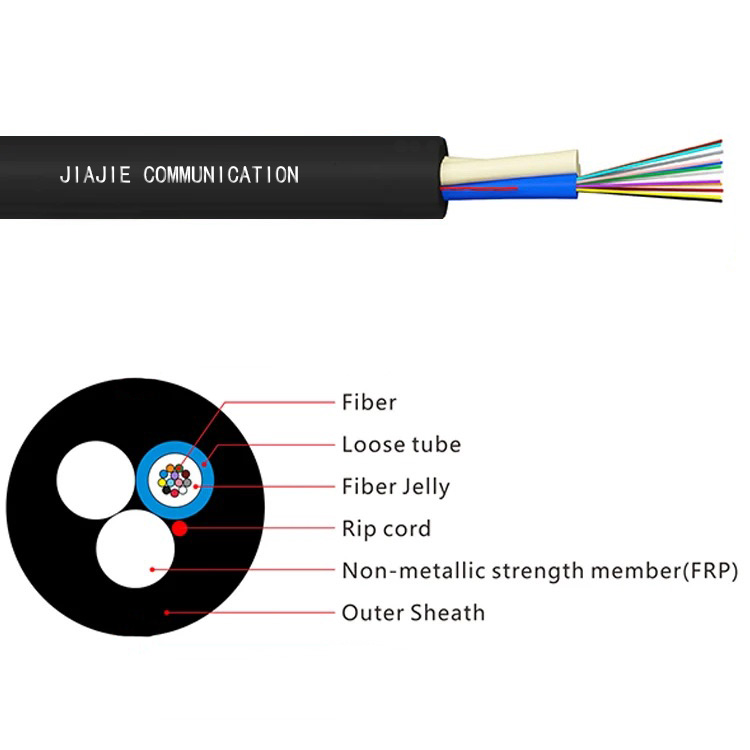

結構圖：
